Артикул: PPTR-CT-CSS/C6AS-D-CSS/C6AS-LSZH-9M-GY
Нет в наличии

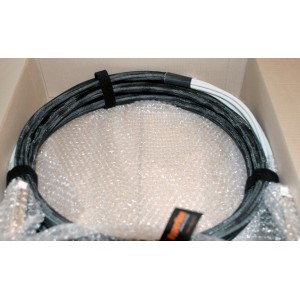

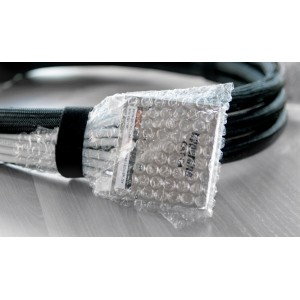

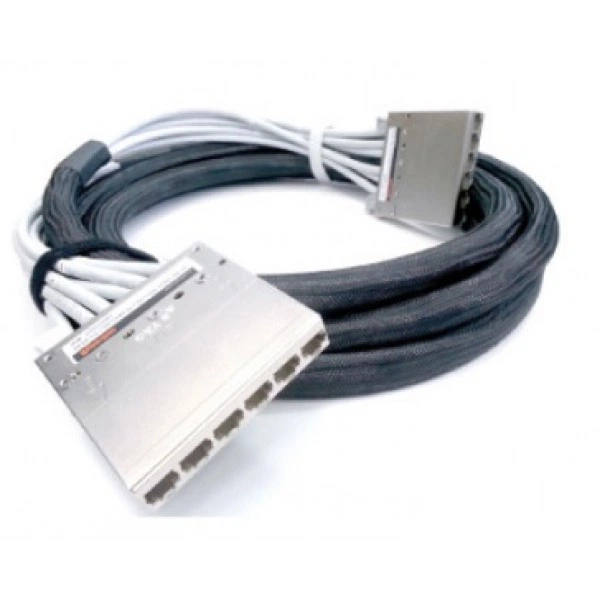

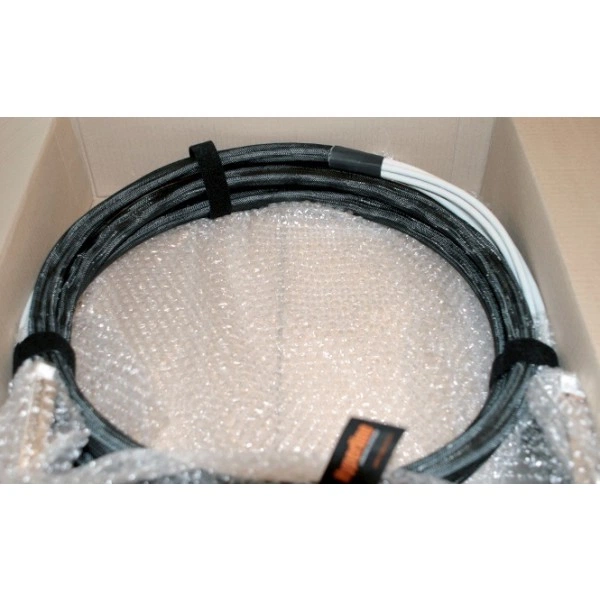

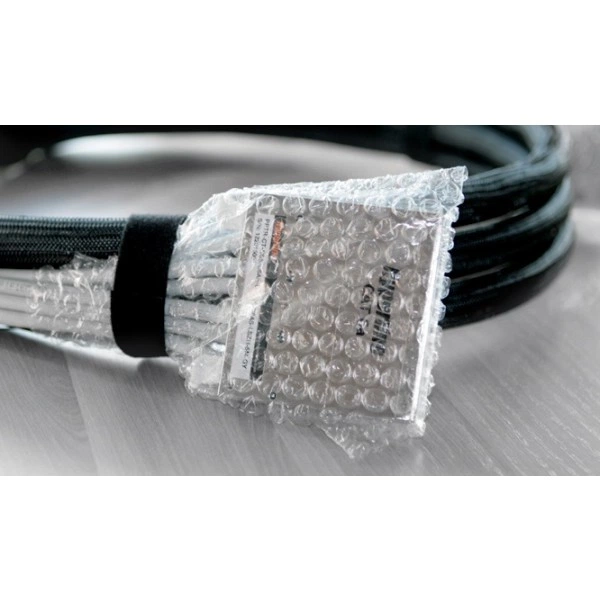

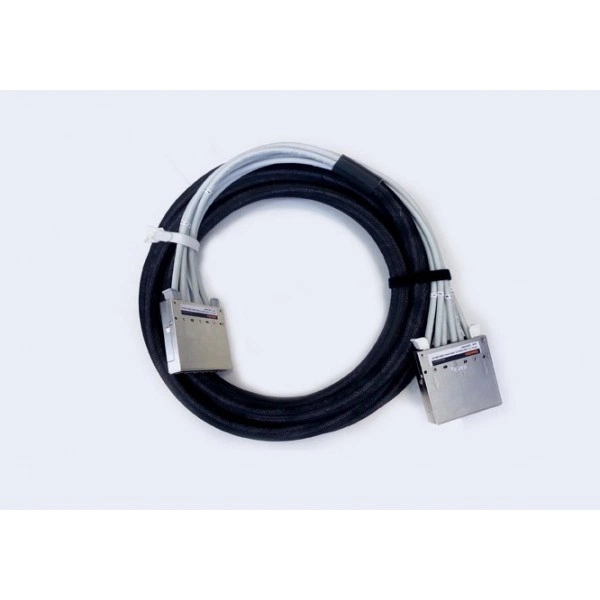

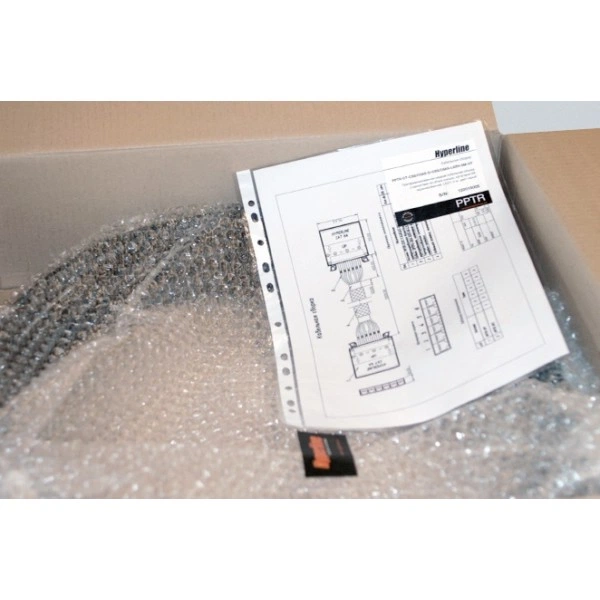

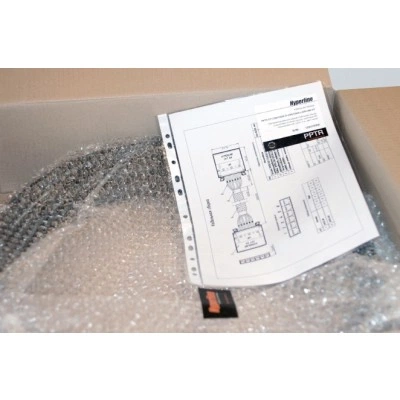

Hyperline PPTR-CT-CSS/C6AS-D-CSS/C6AS-LSZH-9M-GY Претерминированная медная кабельная сборка с кассетами на обоих концах, категория 6A, экранированная, LSZH, 9 м, цвет серый
Запросить аналог данного товара
Данный товар отсутствует, но можете отправить запрос — ваш персональный менеджер подберет аналог и подготовит предложение с учетом всех акций и сроков поставки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Характеристики
| Основные характеристики | |
| Исполнение (защита от помех): | экранированное |
| Категория (TIA/EIA): | 6A |
| Схема разводки проводников: | согласно ANSI/TIA/EIA-568B: прямая |
| Вариант оконцовки сборки: | «кассета – кассета» |
| Тип и число входных портов: | RJ-45 (8P8C) х 6 шт. |
| Размеры корпуса кассеты: | 91,4 х 18,0 х 90,0 мм (ШхВхГ) |
| Длина кабеля: | 9 м |
| Цвет кабеля: | серый |
| Внешний диаметр кабеля: | 7,5 мм |
| Предельное отклонение по внешнему диаметру: | 0,5 мм |
| Количество витых пар: | 24 (6х4) пары |
| Конструкция кабеля: | S/FTP |
| Площадь проволочного покрытия (экрана): | 30 % |
| Стандарты | |
| Соответствие стандартам: | ANSI/TIA-568-C.2, ISO/IEC 11801, IEC 61156-5, UL 1581LSZH FR (flame retardant): IEC 60332-1, IEC 60754-2, IEC 61034 |
| Проводник | |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Конструкция проводников: | однопроволочная (solid) |
| Диаметр проводника: | 0.57 мм |
| Калибр AWG: | 23 AWG |
| Изоляция проводников: | вспененный полиолефин (FPO) |
| Диаметр проводника в изоляции: | 1.31 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,03 мм |
| Экран | |
| Материал дренажного провода: | медь луженая (TC) |
| Конструкция дренажного провода: | однопроволочная (solid) |
| Диаметр дренажного провода: | 0.41 мм |
| Оболочка | |
| Внешняя оболочка: | LSZH |
| Материалы | |
| Материал кабельной оплетки: | полиамид |
| Материал корпуса кассет: | никелированный цинк, литье |
| Материал пружинных контактов: | фосфористая бронза с напылением золотом 1,27 мкм (50µ") |
| Материал корпуса IDC-модуля: | АБС-пластик (ABS, UL 94 V-0) |
| Материал IDC-контактов: | фосфористая бронза с покрытием 2,54 мкм сплава олова |
| Электрические характеристики | |
| Максимальный ток (при 20 °С): | 1.5 А |
| Рабочее напряжение: | 48 В |
| Контактное сопротивление (макс.): | 20 мОм |
| Волновое сопротивление: | 100 ± 15 Ом |
| Электр. сопротивление проводника (при 20 °С): | 73 Ом/км |
| Омическая асимметрия жил в паре (макс.): | 2 % |
| Испытательное напряжение (перем. ток): | 700 В/1 мин |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Электрическая емкость рабочей пары (макс.): | 46 пФ/м |
| Скорость распространения сигнала (мин.): | 78 % |
| Асимметрия задержки сигнала (макс.): | 25 нс/100 м |
| Эксплуатационные характеристики | |
| Усилие на разрыв: | 89 Н |
| Температура монтажа: | +5 °С ... +50 °С |
| Температура хранения: | -20 °C ... +75 °C |
| Температура эксплуатации: | +5 °С ... +50 °С |
| Ресурс подключений разъемов (мин.): | 750 циклов |
Технические характеристики PPTR-CT-CSS/C6AS-D-CSS/C6AS-LSZH-9M-GY
Характеристики
- Асимметрия задержки сигнала (макс.)
- 25 нс/100 м
- Вариант оконцовки сборки
- «кассета – кассета»
- Внешний диаметр кабеля
- 7,5 мм
- Внешняя оболочка
- LSZH
- Волновое сопротивление
- 100 ± 15 Ом
- Диаметр дренажного провода
- 0.41 мм
- Диаметр проводника
- 0.57 мм
- Диаметр проводника в изоляции
- 1.31 мм
- Длина кабеля
- 9 м
- Изоляция проводников
- вспененный полиолефин (FPO)
- Исполнение (защита от помех)
- экранированное
- Испытательное напряжение (перем. ток)
- 700 В/1 мин
- Калибр AWG
- 23 AWG
- Категория (TIA/EIA)
- 6A
- Количество витых пар
- 24 (6х4) пары
- Конструкция дренажного провода
- однопроволочная (solid)
- Конструкция кабеля
- S/FTP
- Конструкция проводников
- однопроволочная (solid)
- Контактное сопротивление (макс.)
- 20 мОм
- Максимальный ток (при 20 °С)
- 1.5 А
- Материал IDC-контактов
- фосфористая бронза с покрытием 2,54 мкм сплава олова
- Материал дренажного провода
- медь луженая (TC)
- Материал кабельной оплетки
- полиамид
- Материал корпуса IDC-модуля
- АБС-пластик (ABS, UL 94 V-0)
- Материал корпуса кассет
- никелированный цинк, литье
- Материал проводников
- медь электролитическая отожженная (BC)
- Материал пружинных контактов
- фосфористая бронза с напылением золотом 1,27 мкм (50µ")
- Омическая асимметрия жил в паре (макс.)
- 2 %
- Площадь проволочного покрытия (экрана)
- 30 %
- Предельное отклонение по внешнему диаметру
- 0,5 мм
- Предельное отклонение по диаметру проводника в изоляции
- 0,03 мм
- Рабочее напряжение
- 48 В
- Размеры корпуса кассеты
- 91,4 х 18,0 х 90,0 мм (ШхВхГ)
- Ресурс подключений разъемов (мин.)
- 750 циклов
- Скорость распространения сигнала (мин.)
- 78 %
- Соответствие стандартам
- ANSI/TIA-568-C.2, ISO/IEC 11801, IEC 61156-5, UL 1581LSZH FR (flame retardant): IEC 60332-1, IEC 60754-2, IEC 61034
- Сопротивление изоляции жил (мин.)
- 5 ГОм·км
- Схема разводки проводников
- согласно ANSI/TIA/EIA-568B: прямая
- Температура монтажа
- +5 °С ... +50 °С
- Температура хранения
- -20 °C ... +75 °C
- Температура эксплуатации
- +5 °С ... +50 °С
- Тип и число входных портов
- RJ-45 (8P8C) х 6 шт.
- Усилие на разрыв
- 89 Н
- Цвет кабеля
- серый
- Электр. сопротивление проводника (при 20 °С)
- 73 Ом/км
- Электрическая емкость рабочей пары (макс.)
- 46 пФ/м
